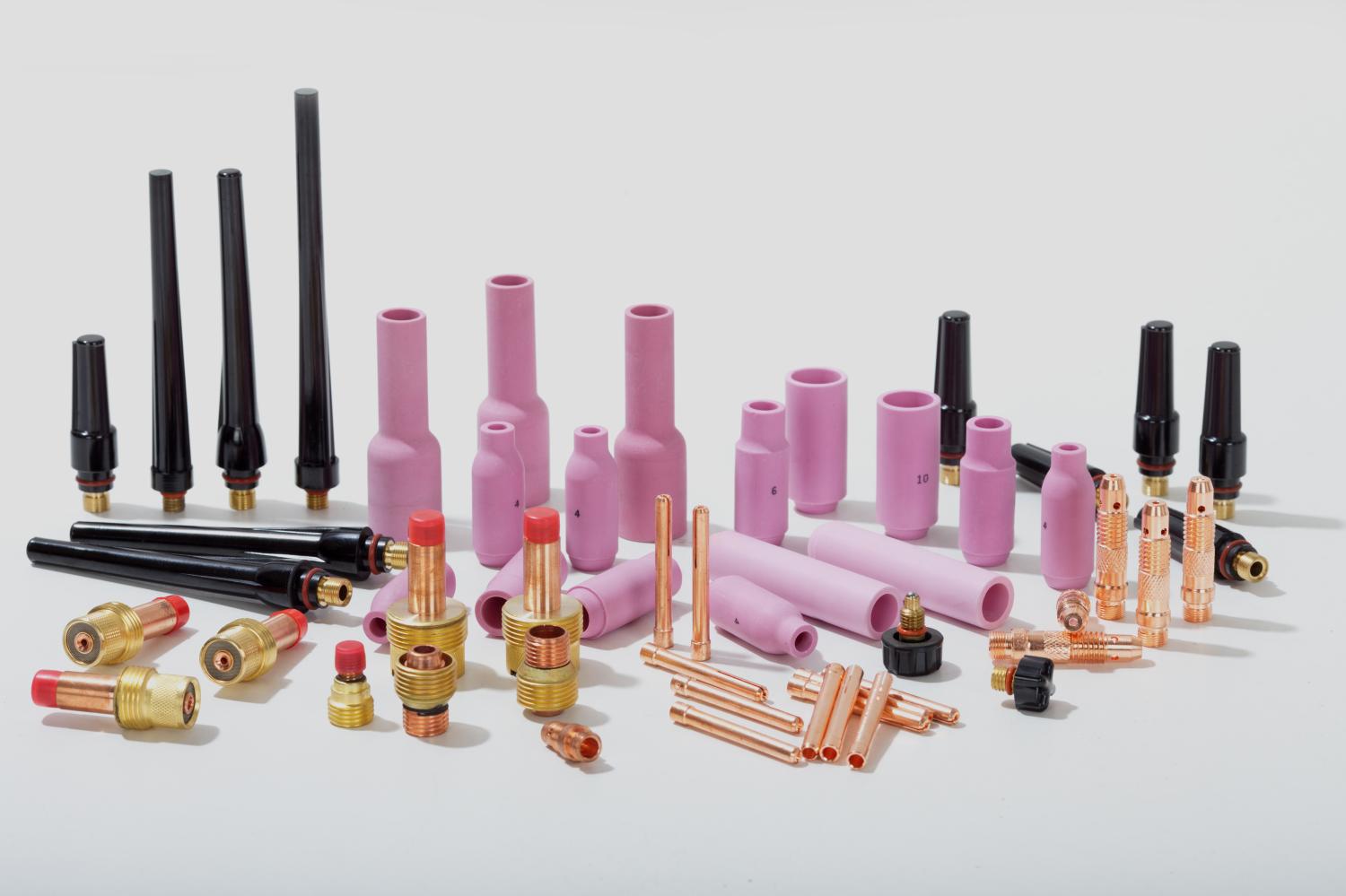

Как выбрать расходники для TIG-горелки: полное руководство

TIG-сварка (аргонодуговая неплавящимся вольфрамовым электродом) – это метод, который позволяет получать чистые, прочные и эстетичные швы на стали, нержавейке, алюминии, титане и других металлах. Но у него есть особенность: он крайне требователен к качеству и правильному подбору расходных материалов для горелки.

Почему? Потому что именно через горелку и ее комплектующие подается ток, защитный газ (аргон) и управляется дуга. Любая ошибка в выборе расходников для TIG – неподходящая цанга, неправильное сопло или обычный корпус цанги вместо газовой линзы – приводит к дефектам шва, перегреву горелки, быстрому износу вольфрама и в итоге к переделке всей работы.

Главная проблема новичков и даже опытных сварщиков – путаница в совместимости расходников с разными сериями горелок. Многие покупают цанги и сопла на глаз, а потом выясняется, что детали не подходят по резьбе.

Для TIG-горелки расходники выбирают по серии: TIG-9 и TIG-20 взаимозаменяемы, TIG-17, TIG-18 и TIG-26 – тоже. Цангу подбирают строго по диаметру вольфрама (1.6, 2.4, 3.2 мм). Газовая линза обязательна для нержавейки и титана. Номер сопла напрямую связан с его диаметром: чем выше номер, тем больше диаметр сопла. Подробнее – в статье ниже.

Вы узнаете:

• Как определить серию вашей горелки и понять, что с ней совместимо
• Как подобрать цангу, чтобы вольфрам сидел намертво
• В чем разница между обычным корпусом цанги и газовой линзой (и когда стоит переплатить)
• Какое керамическое сопло взять – №4, №6 или №8, и почему это важно
• Короткая или длинная заглушка – что выбрать
• Дополнительные комплектующие

Бонус – ответы на частые вопросы по тому, как выбрать расходные части для TIG-горелки.

Для тех, кто ценит время и деньги: наша компания «Сварнофф» уже более 10 лет выпускает сертифицированные комплектующие для TIG-сварки, которые полностью взаимозаменяемы с импортными аналогами, но стоят в 2 раза дешевле. На всю продукцию действует скидка 10 % при заказе на сайте. Ассортимент включает более 2 000 позиций – от цанг и сопел до полноценных горелок.

Главное правило выбора расходников для TIG-сварки: определите серию своей горелки

Прежде чем покупать какие-либо расходные материалы, нужно ответить на один вопрос: какая именно у вас горелка? Цанга, сопло или держатель цанги от горелки TIG-9 физически не подойдут к TIG-17 – у них разная резьба и посадочные размеры.

Какие бывают серии TIG-горелок

Таблица совместимости расходников

Как узнать серию своей горелки:

1. Посмотреть на маркировку. Обычно она выбита на рукоятке горелки или на шланге рядом с разъемом. Ищите надписи TIG-17 и т. д.
2. Вспомнить, с каким аппаратом горелка продавалась. Многие бюджетные инверторы комплектуются горелками TIG-17 (до 150 А) или TIG-26 (до 200 А).
3. Измерить диаметр резьбы под сопло:
   • У горелок группы А резьба меньше (в районе 10–11 мм).
   • У горелок группы Б резьба крупнее (около 12–13 мм).

Если вы все еще сомневаетесь – просто напишите или позвоните нам. Менеджеры помогут определить тип вашей горелки по фото или описанию, подберут совместимые расходники.

Советы как выбрать расходные части для TIG-горелки

Цанга

Это небольшая, но критически важная деталь TIG-горелки. Именно она отвечает за надежную фиксацию вольфрамового электрода и передачу сварочного тока от горелки к электроду. Если цанга выбрана неправильно или изношена, вы столкнетесь с проблемами: вольфрам будет проскальзывать, дуга станет нестабильной, а горелка – перегреваться.

Как выбрать размер цанги

Самое главное правило при выборе цанги для TIG-горелки – она должна строго соответствовать диаметру вольфрамового электрода.

Если взять цангу большего диаметра:

• Вольфрам будет болтаться внутри цанги.
• Плохой электрический контакт приводит к искрению и перегреву.
• Электрод может выпасть во время сварки.

Если взять цангу меньшего диаметра, то вольфрам просто не поместится в нее, вы не сможете собрать горелку.

Соответствие диаметра цанги и вольфрамового электрода

Наша компания «Сварнофф» производит цанги для самой популярной группы горелок – TIG 17–18–26. Все цанги выполнены из качественной меди, обеспечивают надежный контакт и имеют точную геометрию.

Какой диаметр цанги обычно выбирают?

• Для сварки тонкой нержавейки (1–2 мм) – цанга 1.6 мм.
• Для универсальных работ (сталь 2–4 мм, алюминий 2–3 мм) – цанга 2.4 мм.
• Для толстого металла (от 4 мм) – цанга 3.2 мм или 4.0 мм.

Как понять, что цангу пора менять?

• Вольфрам проскальзывает при затяжке.
• Вольфрам чернеет со стороны цанги.
• При затяжке заглушки нет характерного усилия.
• Видимые трещины или деформация лепестков.

Держатель цанги

Если цанга – патрон, который зажимает вольфрам, то держатель (его еще называют корпусом) – основание, в которое этот патрон вставляется. Он выполняет сразу несколько важных функций: через него подается защитный газ, передается сварочный ток, и именно он определяет, будет поток газа турбулентным (неровным) или ламинарным (равномерным).

Выбор между обычным держателем цанги и вариантом, оснащенным газовой линзой – ключевое решение, которое напрямую влияет на качество шва, особенно при работах с нержавеющей сталью, титаном и алюминием.

Стандартный держатель цанги

Классическое решение, которое идет в базовой комплектации большинства TIG-горелок. Внутри него нет никаких дополнительных элементов – газ проходит через отверстия и подается в зону дуги. Из-за особенностей геометрии поток газа получается турбулентным: движется неравномерно, с завихрениями.

Подходит для:

• Сварки обычной стали.
• Сварки черновых швов, где качество защиты не критично.
• Работ в очень стесненных условиях, где важен каждый миллиметр пространства.

Газовая линза

Это усовершенствованный держатель цанги, внутри которого установлена металлическая сетка (часто многослойная). Сетка выполняет роль выпрямителя потока: проходя через нее, газ становится равномерным, без завихрений.

Используется для сварки:

• Нержавеющей стали.
• Титана.

Также иногда газовую линзу применяют при работе с алюминием, сталью, медью и латунью – чтобы улучшить качество сварки.

Наша компания «Сварнофф» предлагает полную линейку держателей цанги для горелок TIG 17–18–26: как стандартные, так и держатели с газовой линзой – включая XL версии с увеличенной сеткой для максимальной газовой защиты.

Какой держатель цанги выбрать?

1. Определите, какой материал вы чаще всего варите.
   • Нержавейка, титан, алюминий – берите газовую линзу.
   • Обычная сталь, ремонтные работы – можно взять стандартный держатель.
2. Определите типичный диаметр вольфрама.
   • 1.6 мм для тонкой нержавейки – держатель на 1.6 мм.
   • 2.4 мм для универсальных работ – держатель на 2.4 мм.
   • 3.2 мм для толстого металла – держатель на 3.2 мм.
3. Оцените, нужен ли вам большой вылет вольфрама.
   • Обычный вылет (5–8 мм) – стандартная газовая линза.
   • Большой вылет (15–25 мм) – газовая линза XL.

Сопло

Пожалуй, самая заметная и часто заменяемая деталь TIG-горелки. Именно сопло формирует поток газа, чтобы защитить дугу и сварочную ванну от воздействия атмосферы. И они чаще всего трескаются, разбиваются или выходят из строя – поэтому их всегда стоит иметь в запасе.

Сопло соплу рознь. Они различаются по диаметру (номеру), длине, форме, материалу и назначению. Если ошибиться с выбором, то шов станет серым, пористым или покрытым окалиной.

Номера сопел и их диаметры

В мире TIG-сварки принята единая маркировка сопел – от №4 до №12. Номер напрямую связан с внутренним диаметром сопла.

Запомните простую формулу: Внутренний диаметр сопла (мм) = Номер сопла × 1.6 мм

Номер и диаметр сопла, для чего используется

Какой номер сопла выбрать?

• Для повседневных работ (сталь 2–4 мм, алюминий 2–3 мм) – №6 или №8.
• Для тонкой нержавейки (1–2 мм) – №5 или №6.
• Для труднодоступных мест – №4 (маленький диаметр).
• Для ответственной сварки нержавейки и титана – №8 или №10.

В каталоге «Сварнофф» представлены четыре основных типа сопел:

Стандартные сопла

• Самый распространенный тип.
• Подходят только для стандартных держателей цанги (без газовой линзы).
• Номера: №4, №5, №6, №7, №8, №10, №12.

Сопла для газовой линзы

• Имеют расширенную камеру.
• Работают только в паре с держателем газовой линзы.
• Номера: №4, №5, №6, №7, №8, №10, №12.

Удлиненные сопла

• Имеют большую длину при том же диаметре.
• Позволяют заглянуть в труднодоступные места (угловые швы, корневые швы труб).
• Номера: №4, №5, №6, №7, №8.

Сопла для газовой линзы XL

• Увеличенные сопла для работы с газовыми линзами XL.
• Обеспечивают максимальную газовую защиту.
• Номера: №6, №8, №10, №12.

Как выбрать сопло для TIG-горелки

Как выбрать сопло для TIG-горелки

1.Посмотрите, какой у вас держатель цанги

• Стандартный держатель – выбираете стандартные сопла.
• Газовая линза – приобретайте сопла для газовой линзы.
• Газовая линза XL – покупайте сопла для газовой линзы XL.

2.Определите нужный номер (диаметр)

• Вылет вольфрама 3–5 мм – рекомендуемый номер сопла №4 или №5.
• 5–8 мм – №6.
• 8–10 мм – №7.
• 10–12 мм – №8.
• 12–15 мм – №10.
• 15–20 мм – №12.

3.Оцените, нужна ли вам удлиненная версия.

• Варите в углах, на кромках, в труднодоступных местах – берите удлиненное сопло.
• Работаете на плоскости – хватит обычного.

Заглушка

Закрывает заднюю часть горелки, куда вставляется вольфрамовый электрод – защищает его от повреждений, поскольку он очень твердый, но при том хрупкий. Также она герметизирует горелку и фиксирует цангу. Длина заглушки зависит от длины электрода и напрямую влияет на удобство работы в стесненных условиях.

Заглушки отличаются по длине

От длины заглушки зависит, насколько далеко вы можете выдвинуть вольфрам из сопла.

Заглушка закручивается сзади горелки. Чем длиннее заглушка, тем дальше назад вы можете отодвинуть цангу и, соответственно, тем дальше вперед выдвинуть вольфрам. Вольфрам может выступать из сопла на длину, примерно равную длине заглушки (минус технологические потери).

В нашем каталоге представлены все три типа заглушек для горелок TIG 17–18–26: короткая SF-0230103, средняя SF-0230102 и длинная SF-0230101. Они изготовлены из качественной термостойкой пластмассы, имеют точную резьбу и герметично прилегают к корпусу горелки.

Как выбрать заглушку для TIG-горелки

1.Определите типичные условия работы.

• Работаете в узких местах, внутри емкостей – короткая заглушка.
• Универсальные работы в мастерской – средняя заглушка.
• Варите трубы, глубокие швы, нужен максимальный вылет – длинная заглушка.

2.Учитывайте, используете ли вы газовую линзу.

• Если у вас газовая линза – вы можете использовать любой тип заглушки.
• Если у вас стандартный держатель – длинная заглушка не даст преимущества, так как большой вылет без газовой линзы бесполезен.

Дополнительные комплектующие

Цанги, держатели, сопла и заглушки – это не полный перечень того, что может понадобиться для TIG-горелки. Существует еще ряд мелких, но важных комплектующих, без которых нормальная работа невозможна или не слишком удобна.

Изолирующие кольца

Небольшая фторопластовая деталь, стойкая к высокой температуре. Устанавливается между головкой горелки и металлическими частями (держателем цанги, соплом). Предотвращает короткое замыкание между токоведущими частями горелки и соплом, защищает резьбу от повреждений и обеспечивает герметичность газового тракта.

Кольцо может треснуть, расколоться, потерять эластичность или же плохо держаться. Работа без него нередко приводит к короткому замыканию между соплом и держателем цанги. Это не только испортит шов, но и риск выхода сварочного аппарата из строя.

Переходники для подключения горелки

Одна из самых частых проблем при покупке новой горелки или замене старой – неподходящий разъем. У разных производителей сварочных аппаратов разные стандарты подключения горелки.

Переходник – это адаптер, который позволяет подключить горелку с одним типом разъема к аппарату с другим типом.

Когда может понадобиться переходник:

• Вы купили горелку «Сварнофф», а у вашего аппарата другой тип разъема.
• У вас старая горелка вышла из строя, а новая имеет другой тип подключения.
• Вы хотите использовать одну горелку с разными аппаратами.

Какие переходники есть в каталоге «Сварнофф»

Как понять, какой переходник нужен:

• Посмотрите, какой разъем на вашем сварочном аппарате.
• Посмотрите, какой разъем на горелке.
• Найдите переходник, который соединяет эти два типа.

Головки горелок

Это передняя часть горелки, куда вкручивается держатель цанги и сопло. Если головка вышла из строя (треснула, оплавилась, повредилась резьба), не обязательно покупать новую горелку целиком. Достаточно заменить только головку.

Замена головки обходится в 2–3 раза дешевле покупки новой горелки: например, новая горелка TIG 17F стоит около 3 000–4 000 рублей, а головка – всего 544 рубля. Поэтому если хотите сэкономить, это хороший вариант.

Головки горелок в каталоге «Сварнофф»:

Кнопки управления

На TIG-горелках используется два основных типа управления: кнопка или поворотный потенциометр. Кнопка часто выходит из строя из-за попадания грязи, механического износа или перегрева – и ее можно заменить.

Кнопки в нашем каталоге:

Разъемы для подключения к аппарату

Часть, которая вставляется в сварочный аппарат. Со временем контакты могут окисляться, подгорать или ломаться.

Разъемы в нашем каталоге:
